踝关节支架是载荷与精度的交汇点

人形机器人踝关节既要承受落地冲击和循环载荷，又要为电机、减速器、轴承、编码器及力矩传感器提供稳定接口。支架通常采用高强度铝合金并设计大量减重腔与薄壁筋，重量下降的同时，结构刚度、加工变形和孔系位置控制难度明显增加。零件合格不能只看外形尺寸，还要验证轴承孔与安装面的空间关系是否满足整机运动链要求。

7075材料要管理残余应力

7075铝合金具有较高比强度，适合承载型轻量化结构，但板材或锻件内部残余应力会在大量去料后重新分布，导致支架张口、扭曲或基准面翘曲。选料时应确认材料状态、毛坯方向和质量证明；工艺上采用两面交替、对称去料，粗加工后保留均匀余量并安排稳定时间，高风险结构在精加工前复测基准并修正装夹方案。

功能基准决定加工路线

踝关节支架的核心通常是成组轴承孔、减速器定位面和与小腿或足端连接的安装面。工艺基准应尽量与设计基准和装配基准统一，先建立稳定平面及定位孔，再在同一坐标系中处理关键孔系。若基准只为方便夹持而与功能脱节，多次换面后容易产生累积误差。评审时要明确哪些孔控制同轴、哪些平面控制姿态。

五轴加工也要粗精分层

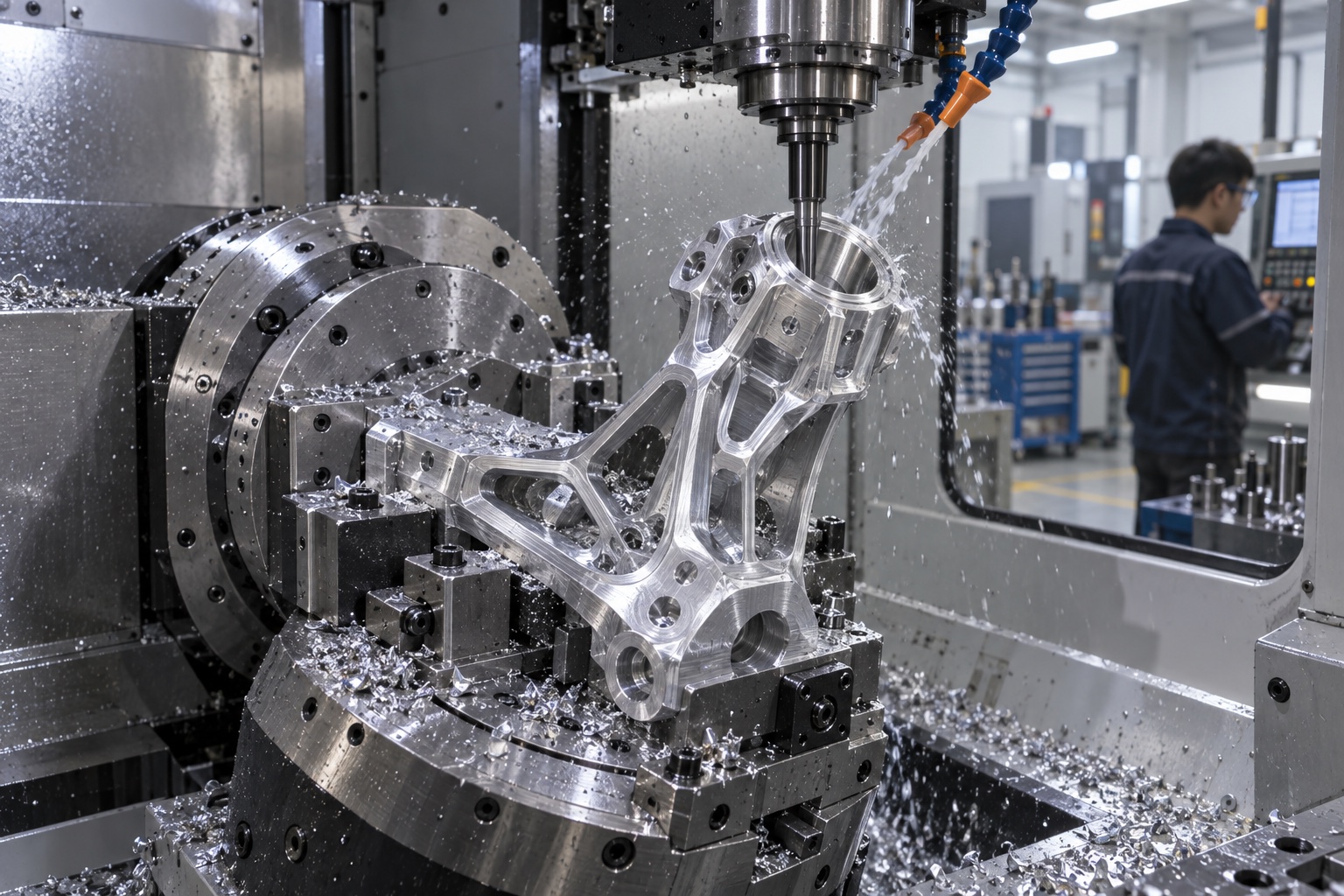

五轴设备能够连续加工多方向孔、斜面和深腔，减少重复找正，对复杂踝关节支架十分有利。但一次装夹不代表一次加工到底。通常先高效粗加工并保持筋板余量均衡，再半精加工释放局部应力，最后完成轴承孔、定位面和高精度孔。刀轴方向需兼顾刀具刚性、避让和排屑，深腔转角使用合理圆角，避免细长刀具振动留下波纹。

轴承孔需结合装配载荷评估

轴承孔的孔径、圆度、圆柱度和同轴度直接影响关节阻力与寿命。精加工前确认零件温度和夹紧状态稳定，采用精镗或圆插补配合试切控制尺寸。同一轴线上的孔尽量在一次装夹中完成，并检测孔轴对安装面的垂直度。配合公差还需考虑轴承类型、过盈量、工作温升和阳极氧化膜厚，不能机械套用通用孔公差。

轻量化筋板要控制整体形态

薄壁筋局部尺寸即使合格，若整体支架发生扭曲，仍会使两端接口错位。装夹应在刚性较好的区域提供均匀支撑，避免压在悬空薄壁上；精加工时减少集中切削热，采用小切深和稳定进给。卸夹后复测平面度与孔位，必要时将自由状态检测和模拟装配状态检测结合，区分零件本体变形与夹具约束造成的测量差异。

表面处理尺寸需要提前补偿

机器人关节支架常采用阳极氧化提高耐蚀与耐磨性。膜层会改变孔径、螺纹和定位台阶尺寸，硬质膜还可能影响压装。图纸应明确关键孔是否遮蔽、膜厚范围和外观区域，加工程序根据实际工艺留出补偿。表面处理后复检轴承孔、定位面和螺纹通止，并检查深腔是否存在挂具印、烧伤或膜层不均。

检测从单件尺寸走向坐标关系

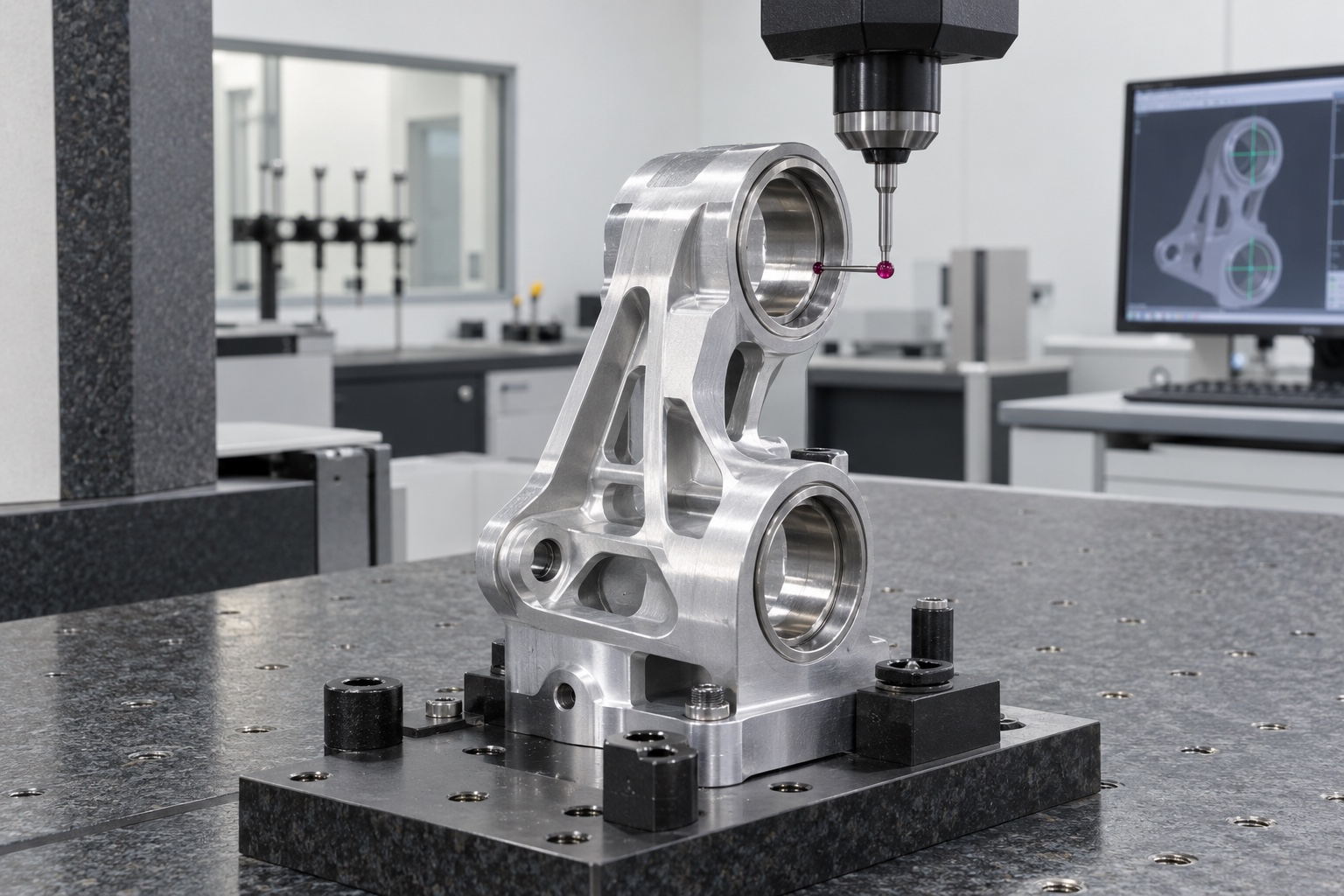

基础尺寸可使用常规量具和专用塞规确认，关键孔系则由三坐标测量位置度、同轴度、垂直度和平面度。检测程序使用与设计一致的基准体系，并保存首件、过程和末件数据。样机阶段结合轴承、减速器或模拟芯轴做装配验证，观察旋转阻力、端面贴合和紧固后的变化，再把结果反馈到公差与夹具设计。

结语

人形机器人踝关节支架加工的核心，是在轻量化外形中保持承载路径和运动轴线稳定。通过材料状态管理、功能基准统一、粗精分离、五轴多面加工、膜厚补偿和空间关系检测，可以把复杂样件转化为可重复的小批量工艺，为关节模组的低阻力、低噪声与长期可靠运行提供基础。
