半导体设备中的真空过渡板通常连接腔体、气路、检测平台和工艺模块。它既是结构件，也是密封件和装配基准件。过渡板如果平面度不足、密封槽尺寸不稳定或孔阵列偏差过大，后续装配中就可能出现漏气、螺钉干涉或接口错位。

图纸评审先明确关键基准

图纸评审首先要识别真空密封面、O 型圈槽、主安装孔和普通减重孔。密封槽深度、槽宽、槽底粗糙度和平面度往往是核心指标。北京半导体设备项目常见特点是研发周期紧、接口多、版本变化快，因此首件阶段就应确认检测基准和装配方向。

加工顺序决定尺寸稳定性

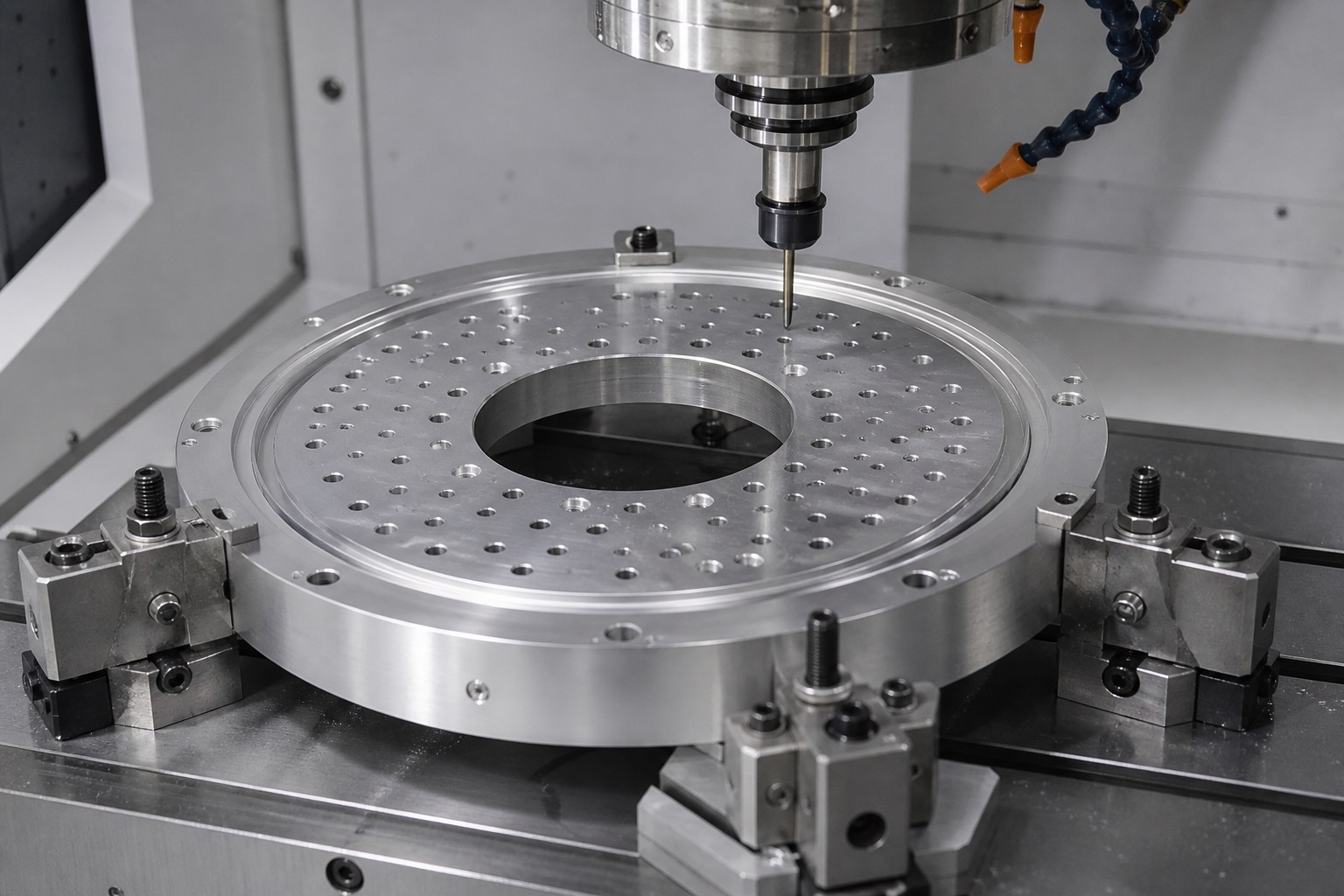

大尺寸铝合金板件加工时，装夹和余量分配决定平面度。粗加工释放应力后再精加工基准面，可以降低松夹变形。密封槽加工要控制刀具跳动和刀纹，孔阵列尽量在同一坐标系下完成，以减少累积误差。

毛刺和表面质量要同步控制

表面处理也要提前考虑。铝合金真空件可能需要阳极氧化、清洗或局部保护，膜厚会影响孔径、槽宽和配合面。对密封面和关键孔位，应提前预留补偿，并明确哪些区域不能划伤或过度倒角。

检测与交付要覆盖使用风险

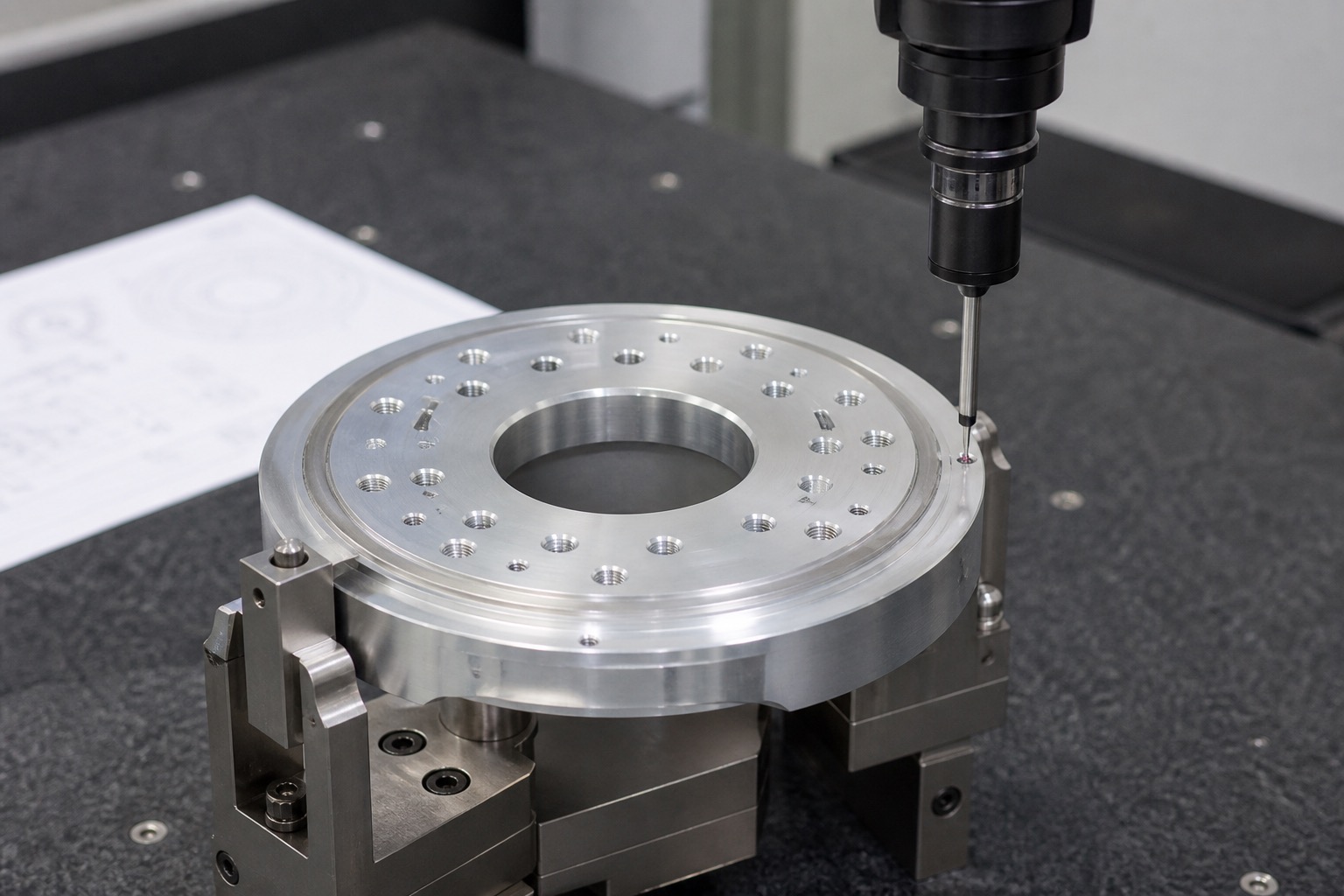

检测建议使用三坐标检查孔位、密封槽和平面度，再结合目视和洁净检查确认毛刺、颗粒和划伤。密封槽边缘、沉孔和交叉孔是重点复查位置。

项目落地建议

客户询价时应提供 3D 模型、2D 图纸、真空密封要求、表面处理方案和预期数量。加工厂可据此评估装夹、刀具、检测和清洗方案，让样件更快进入设备验证。
