新能源汽车电控散热底板常用于电机控制器、电源模块、热管理测试平台和液冷散热组件。它通常集成大平面基准、液冷流道、O形圈密封槽、螺纹孔阵列和侧向接口。对整机厂或研发单位来说，这类零件最怕的不是外观看起来复杂，而是装配后出现密封不稳、螺钉孔位偏差或接触面贴合不足。

图纸评审先明确关键基准

图纸评审时要先明确散热接触面、密封槽和安装基准之间的关系。液冷流道深度、密封槽宽度、槽底粗糙度、安装面平面度和孔阵列位置通常是关键尺寸。北京精密制造项目中，研发迭代快、样件数量少、接口变化多，因此首件阶段就需要把检测基准、装配方向和表面处理要求确认清楚。

加工顺序决定尺寸稳定性

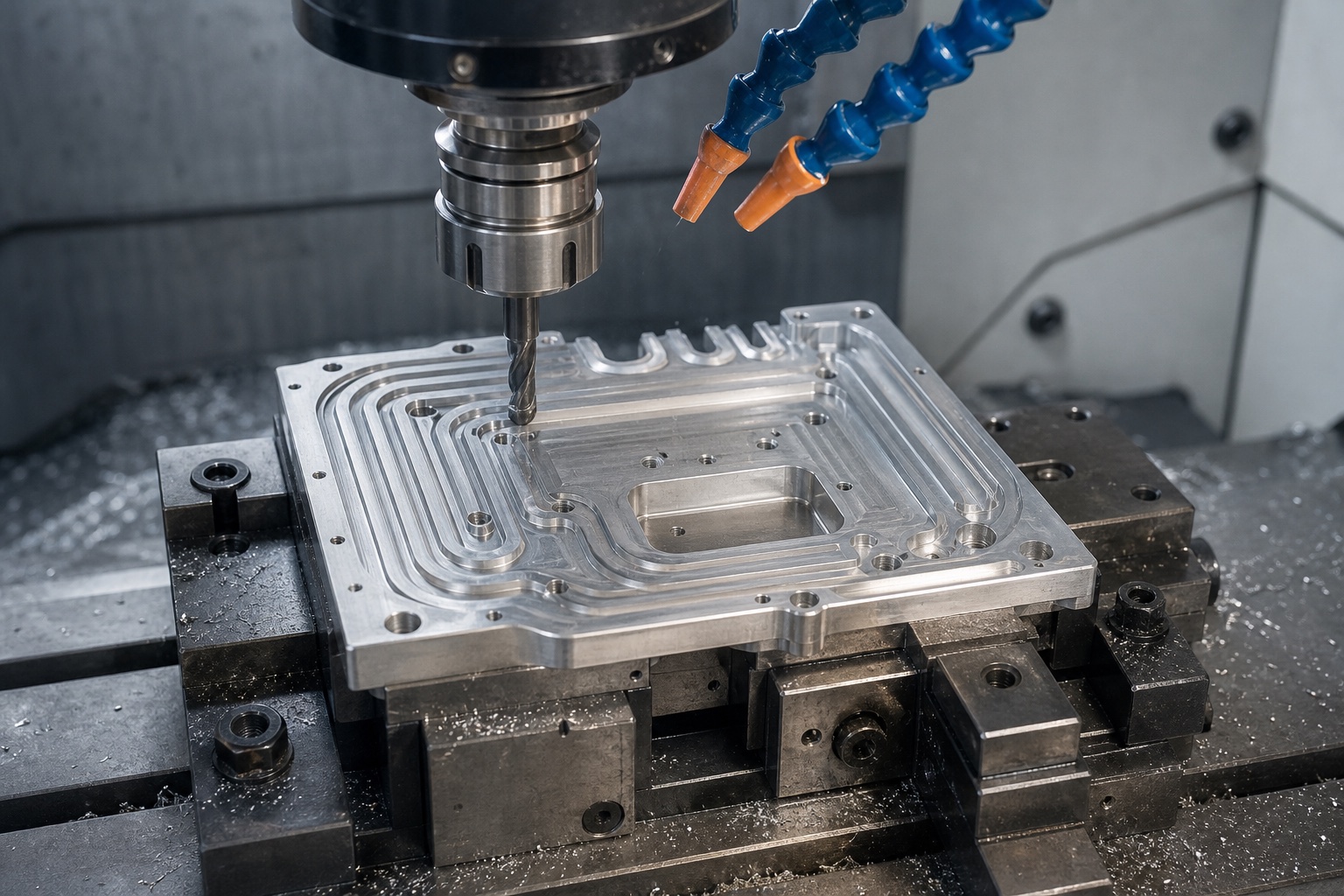

铝合金板类零件容易受毛坯应力、装夹压力和去料量影响。比较稳妥的路线是先粗加工释放应力，再进行基准面精铣和流道精加工。密封槽加工要控制刀具跳动和槽底刀纹，避免局部深浅不一。孔阵列应尽量在同一坐标系内完成钻、攻、铰或沉孔，减少多次定位带来的误差累积。

毛刺和表面质量要同步控制

去毛刺同样影响密封可靠性。流道边缘、螺纹孔口和密封槽转角如果残留毛刺，可能在装配或清洗时脱落进入液冷系统。加工后应结合显微去毛刺、超声清洗和表面保护，尤其要避免密封面被划伤。若后续需要阳极氧化或其他表面处理，还要提前考虑膜厚对孔径和槽宽的影响。

检测与交付要覆盖使用风险

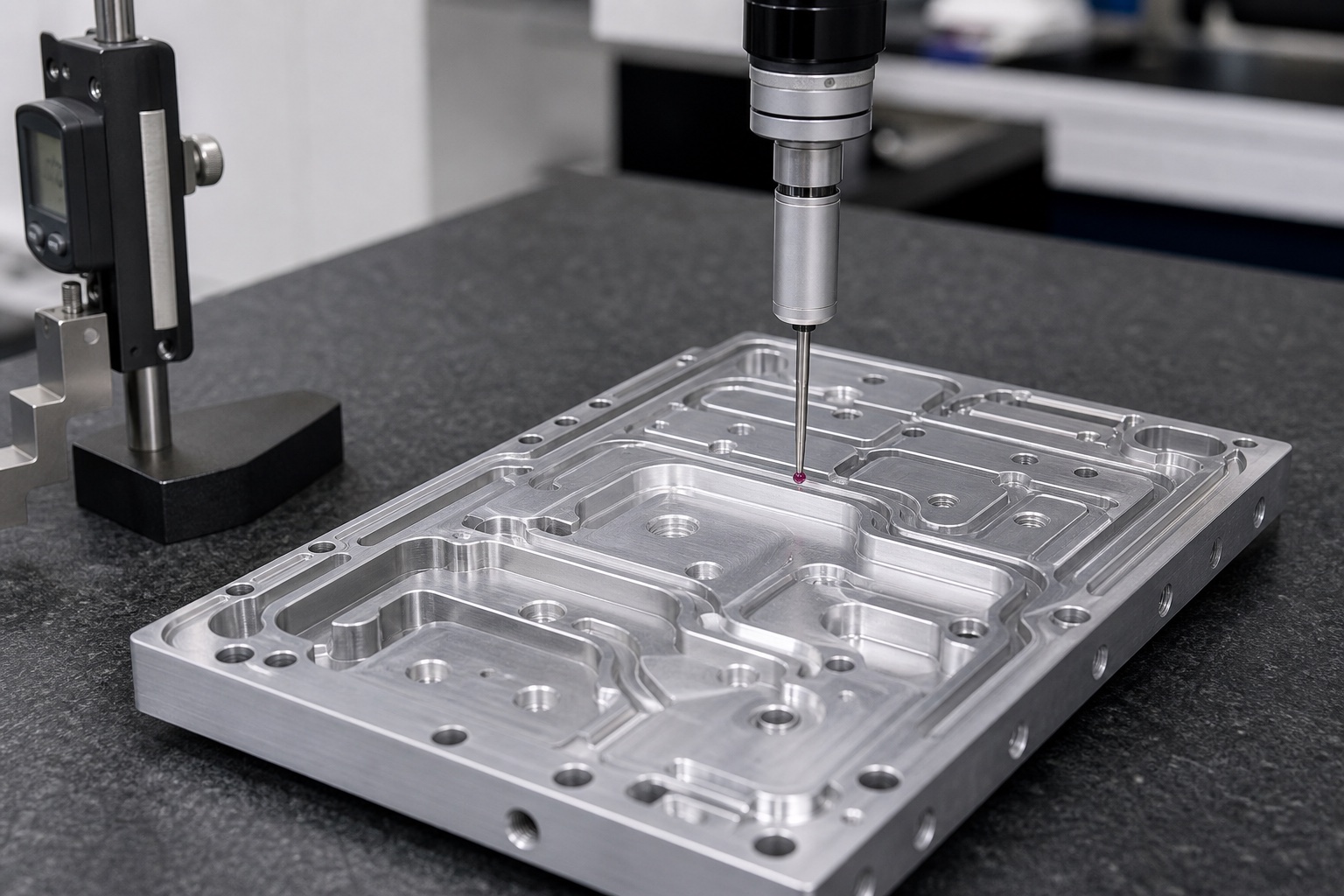

检测建议使用三坐标确认孔位、槽位和平面度，配合高度仪或轮廓检测确认密封槽深度。对散热贴合面，可增加平面度和粗糙度检查；对液冷流道，可根据项目要求进行通道清洁度、密封面外观和必要的气密测试。

项目落地建议

客户询价时应提供3D模型、2D公差图、材料牌号、表面处理方案、密封结构说明和预期批量。加工厂根据这些信息制定装夹、刀具、检测和清洁方案，能让样件更快进入装配验证，并降低后续小批量返修风险。
