激光测距调焦镜筒加工如何保证光轴同轴度与螺纹精度?

2026-10-08 技术干货

激光测距模组中的调焦镜筒,不只是容纳镜片的外壳。它同时决定镜片组的轴向位置、光轴一致性、调焦手感和整机安装关系。常见结构包括多级光学孔、镜片止口、细牙调焦螺纹、径向锁紧孔和异形安装法兰。只要内孔、螺纹与安装面之间出现较小偏差,就可能在装配后放大为偏心、倾斜或焦距重复性不足。

激光测距调焦镜筒加工如何保证光轴同轴度与螺纹精度?图纸与零件

一、把光轴关系转化为机械基准

镜筒工艺设计首先要明确主光学孔、镜片止口和外部安装面的功能关系。图纸上的同轴度、圆跳动和平面度不是孤立指标,应共同指向实际装配基准。加工时可保留稳定夹持外圆或工艺台阶,先建立主孔轴线,再在同一装夹中完成关键止口、端面和螺纹。对于带侧向法兰的零件,后续铣削应继续引用主孔与端面定位,避免只按毛坯外形找正。

二、7075薄壁镜筒的变形来源

7075铝合金切削性能较好,但镜筒壁薄、开口大、局部法兰不对称,容易受到夹紧力、残余应力和切削热影响。粗加工阶段应均匀去除余量,关键内孔保留稳定精加工量;必要时安排中间时效或自然稳定。精加工宜采用包络均匀的软爪或胀套夹具,控制夹紧位置与力度,并在松夹后复测圆度,防止夹具内合格、取下后回弹。

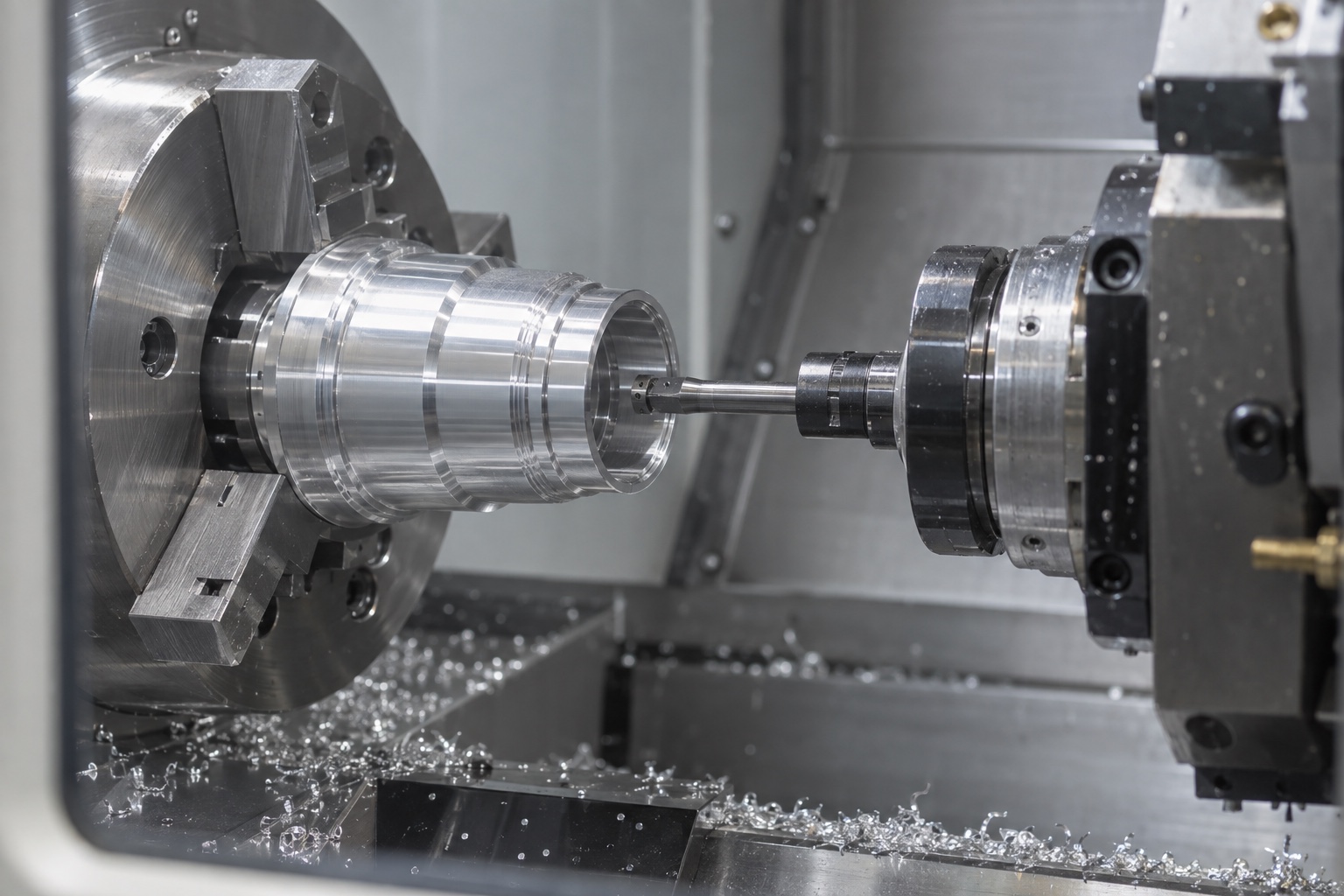

激光测距调焦镜筒加工如何保证光轴同轴度与螺纹精度?加工场景

三、内孔、止口与细牙螺纹的加工顺序

为了保持同轴关系,通常先精加工主光学孔和基准端面,再加工镜片止口与调焦螺纹。内孔刀具应控制悬伸和跳动,精加工前确认主轴温升稳定。细牙螺纹除中径和牙型外,还要控制螺纹轴线、入口倒角、有效牙长和旋合阻力。若客户能提供配对件,样件阶段进行实配比单纯使用通止规更接近实际需求,但实配不能替代标准量规与尺寸记录。

四、硬质阳极氧化必须提前补偿

光学镜筒常采用黑色硬质阳极氧化,以改善耐磨性并减少杂散光反射。膜层会改变内孔、螺纹和止口尺寸,尖角处还可能出现膜层异常。图纸评审时应明确膜厚、封闭方式、导电点和禁止处理区域。加工尺寸要根据最终功能配合预留补偿,关键螺纹可采用遮蔽或处理后修正方案,但任何返修都应评估对膜层连续性和外观的影响。

五、检测重点是关系量而非单个直径

内孔直径可以用内径表或气动量仪检测,但光轴同轴度、止口跳动和法兰孔位置需要建立统一坐标系。三坐标检测时应模拟装配基准,避免用容易变形的薄壁外圆建系。对高要求内孔,可结合圆度仪或专用芯轴测量圆度、圆柱度和端面跳动。检测温度需要稳定,黑色阳极氧化表面还要注意测针接触与表面清洁。

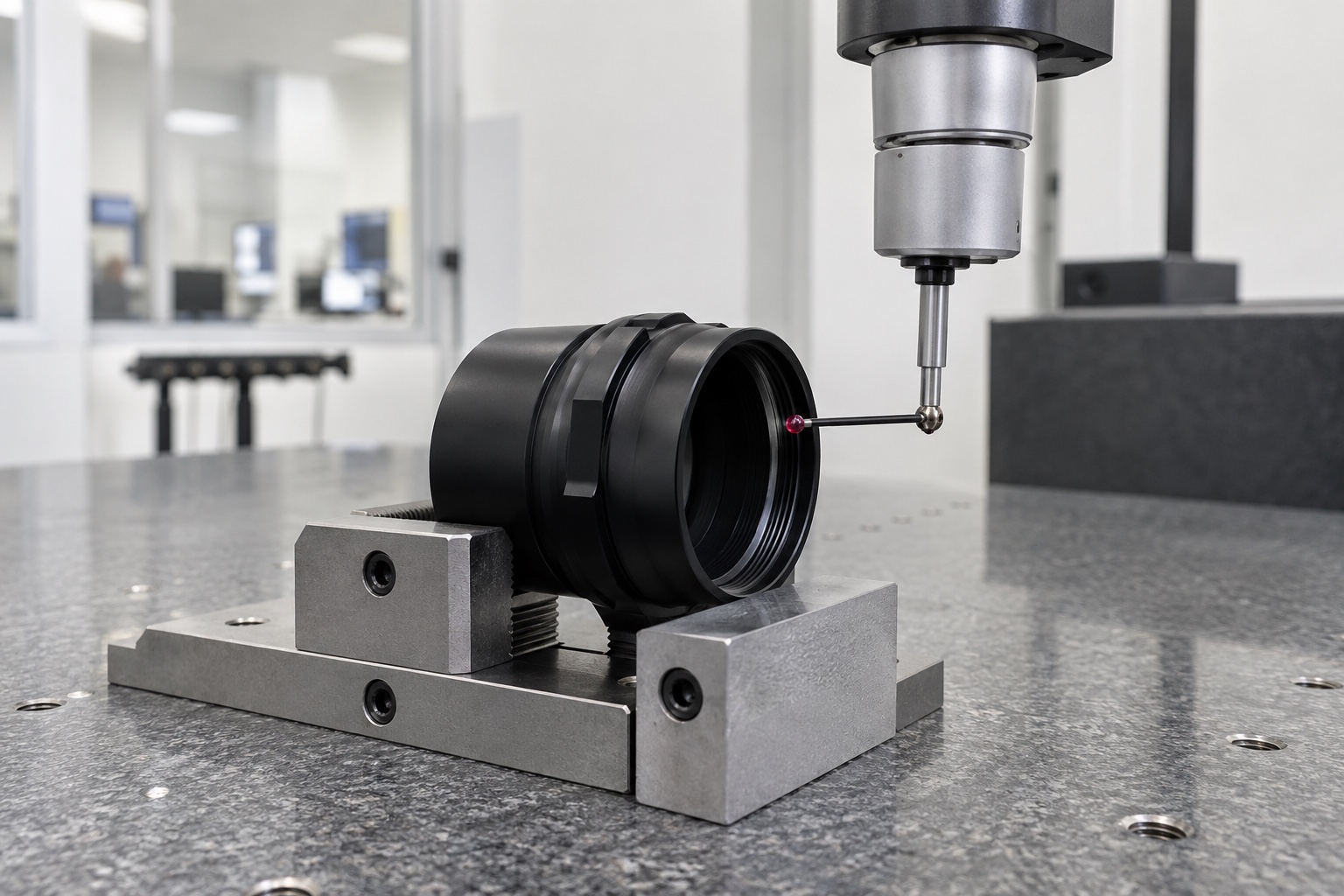

激光测距调焦镜筒加工如何保证光轴同轴度与螺纹精度?检测场景

六、从样件到小批量的工艺固化

样件阶段应记录软爪状态、装夹力、刀具补偿、螺纹参数和表面处理前后尺寸变化。进入小批量后,统一毛坯状态、基准方案和检测程序,并设定关键尺寸的过程抽检频率。镜筒之间若存在配套关系,建议按批次编号并保持配合件追溯,便于分析调焦间隙和旋合手感的变化。

装配验证还应关注内孔清洁度、锐边处理和遮光表面的完整性。镜片止口附近不得残留切屑、毛刺或松散膜层,清洁后采用防碰伤的独立包装。若总成需要反复调焦,应在样件阶段记录旋合扭矩和锁紧后的光轴变化,把机械尺寸与实际装配结果对应起来。

高质量调焦镜筒来自机械基准与光学功能的对应。项目启动时提供3D模型、2D公差、镜片与螺纹配合要求、表面处理规范和预期批量,有助于加工方在打样前识别薄壁变形、膜厚补偿和检测可达性,减少后续反复修改。
