扫描振镜通过高速摆动反射镜改变光束方向，电机安装座既要固定振镜电机，又要把转轴位置传递到光学平台。安装孔尺寸、端面垂直度、方向定位孔和散热结构中的任何偏差，都可能在扫描范围内被放大。6061铝合金适合轻量化和散热，但深孔、薄壁和阳极氧化也会带来尺寸变化，因此加工应围绕孔轴与光学基准的统一展开。

从光路关系定义机械基准

机械图纸通常以电机安装孔、止口端面和底部安装面构成基准。对双振镜系统，还需关注两个电机孔轴线之间的距离和夹角。工艺评审应确认哪些孔仅用于紧固，哪些孔承担方向定位，并把光路敏感尺寸标为关键特性。外观轮廓或阳极氧化表面不宜代替精加工基准。

若电机孔带开口夹紧结构，需要明确孔径是在自由状态还是规定锁紧状态验收。镜片转轴与电机外圆之间还存在装配公差，零件制造公差不能脱离整机尺寸链单独压缩。通过装配模型分析误差来源，可以把精度配置到真正影响光斑位置的特征上。

精密孔与散热结构应分阶段加工

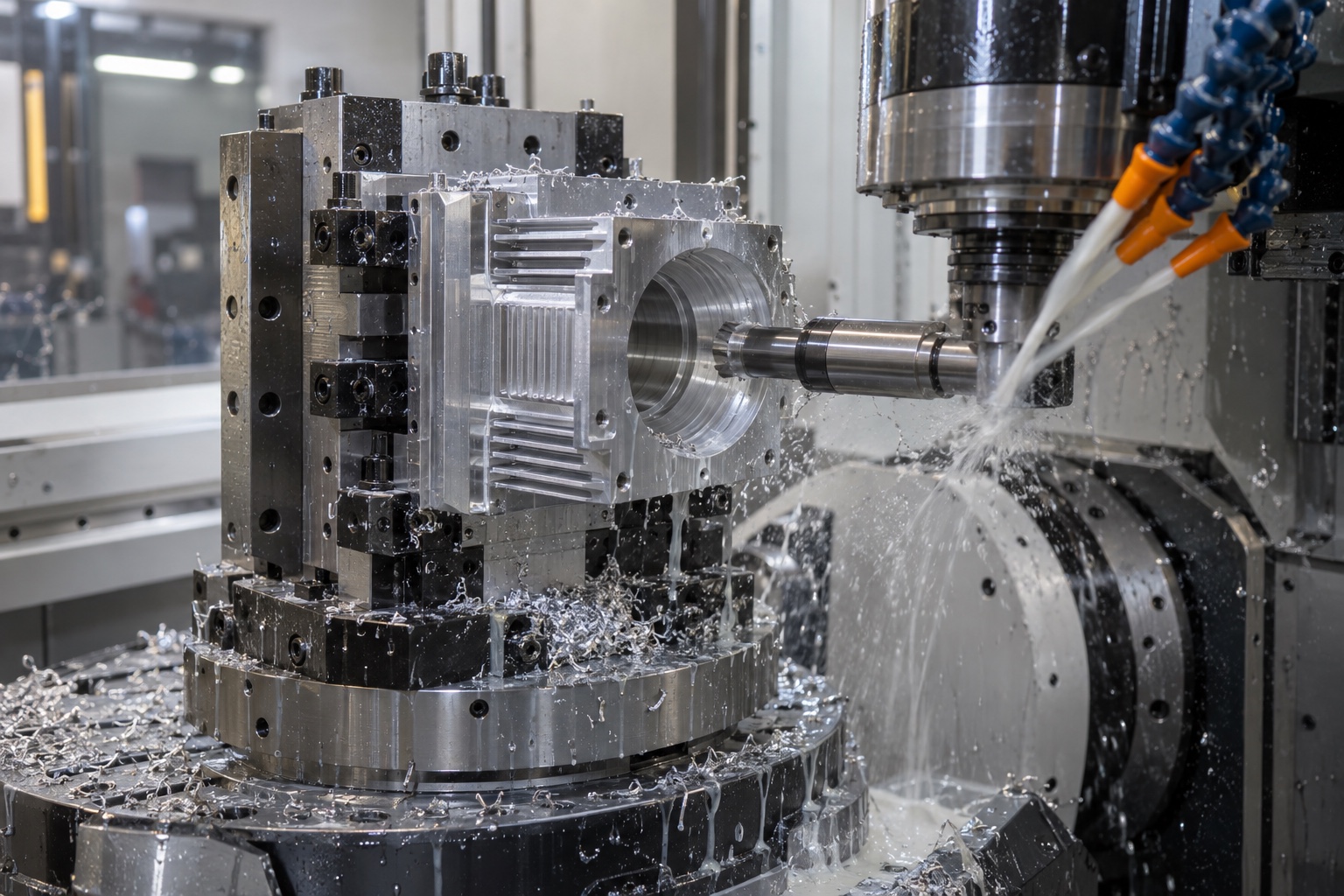

粗加工先去除腔体和大部分外形材料，散热鳍片应留有足够支承。经过冷却或必要的稳定化后，再恢复底面和侧向基准。精加工电机孔时宜采用短悬伸精镗刀，控制切削热和进给一致性。孔与止口端面尽量在同一装夹完成，减少垂直度累积误差。

散热鳍片薄而密，容易振动和卷入切屑。加工时可采用分层、交错路径，并避免一次切到最终厚度。线缆通道和深槽要保证刀具可达性与排屑。若外壳需要黑色阳极氧化，配合孔、接地面和导热接触面应提前确认遮蔽或后加工方案。

温度会改变孔径和光轴位置

铝合金热膨胀明显，机床、工件和检测室温差会影响精密孔结果。加工前保持毛坯温度稳定，精镗后充分冷却再测量。量产时记录环境温度和孔径趋势，比单次测量更容易发现主轴热漂移或刀具磨损。

振镜工作会产生热量，安装座的散热路径也会影响运行状态下的轴线。设计和制造阶段应保证底面接触、导热面粗糙度和紧固受力一致。必要时在样机上进行温升后的光斑重复性测试，把机械检测与实际光学表现关联起来。

检测应覆盖尺寸、形位和处理后状态

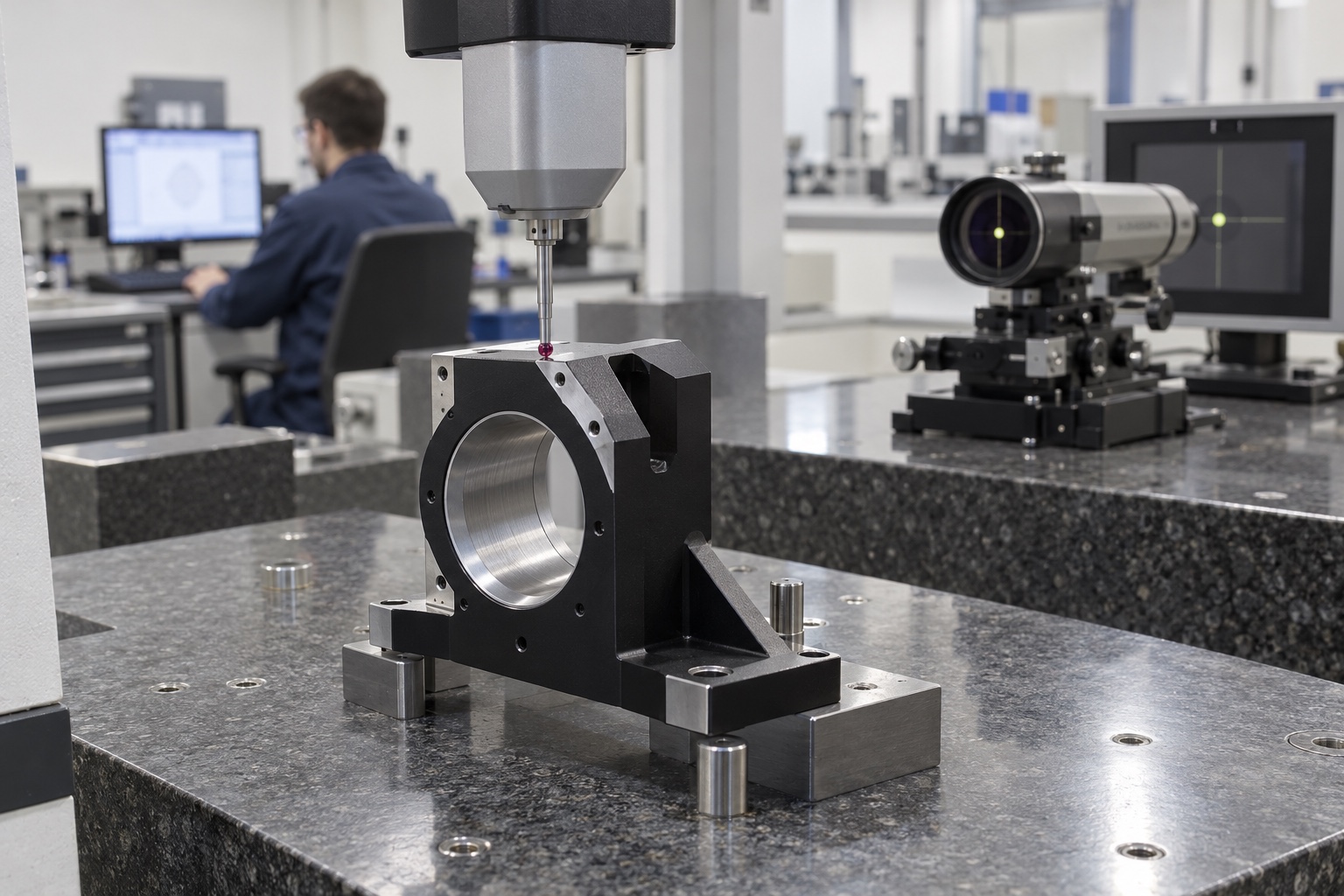

三坐标用于建立底面、侧面和孔轴坐标，评价孔位置、垂直度和安装孔系。孔径、圆度和圆柱度可结合内径量仪或圆度仪。光学项目还可使用自准直仪、标准棒或专用检具验证轴线方向。测量支承应模拟装配状态，避免压紧造成薄壁变形。

阳极氧化后应复检配合孔、遮蔽面、螺纹和底部安装面。膜层边缘堆积、遮蔽台阶和磕碰都可能影响装配。对需要导电或散热的裸露区域，应检查边界完整性和表面状态，而不仅是颜色外观。

研发小批量要保留可比较的数据

振镜机构经常因光路或电机型号调整而迭代。每个版本应绑定图纸、程序、夹具、表面处理要求和检测报告。首件报告中的基准和测点保持一致，才能比较不同版本的孔轴变化并快速定位问题。

高精度扫描振镜安装座不是单靠一个精密孔实现的。只有把孔轴、止口端面、平台基准、散热结构、温度和表面处理纳入同一工艺链，才能让机械制造精度稳定转化为光学扫描精度。
