机载雷达波导安装支架承担连接、定位和承载作用，需要在有限空间内兼顾轻量化、刚度和接口精度。典型结构包含矩形波导腔口、安装底面、定位孔、减重腔及加强筋。7075铝合金强度高、切削性能较好，但大面积去料后容易释放残余应力，薄壁与筋板又会放大夹紧和切削变形。要保证雷达组件装配后的位置稳定，必须把腔口、孔系和安装基准作为一个整体工艺系统控制。

一、先明确波导接口的功能尺寸

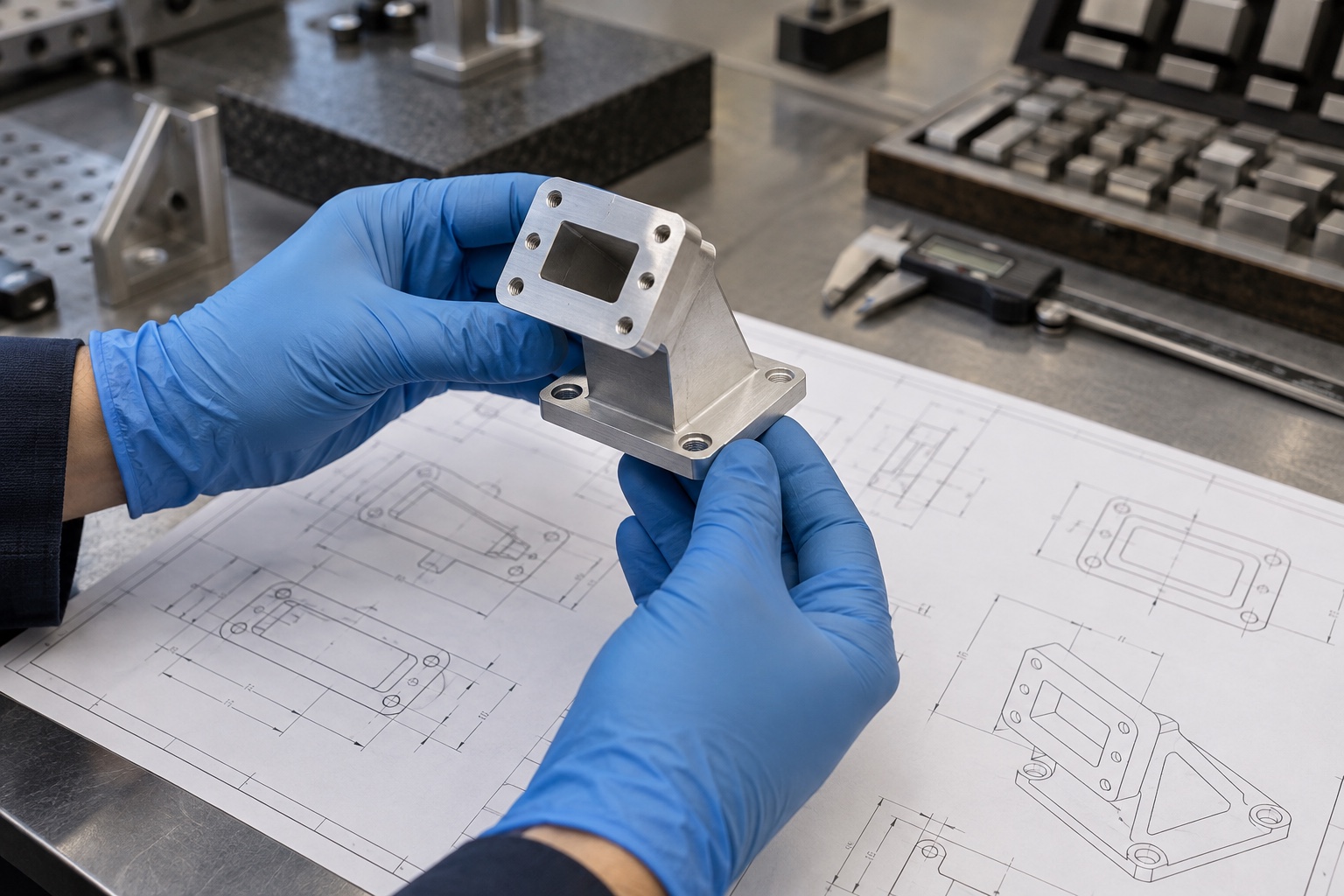

图纸评审不能只查看外形公差，应先确认矩形腔口的宽度、高度、圆角和轮廓度，以及它相对安装底面、定位孔和设备坐标系的位置关系。腔口端面通常还涉及密封或连接，因此平面度、粗糙度和螺纹孔分布同样重要。工艺人员应将功能尺寸标为关键特性，并确定统一的加工与测量基准。

二、7075毛坯和粗加工决定后续稳定性

支架若从厚板或锻件加工，材料状态和轧制方向会影响变形趋势。粗加工阶段应采用对称去料和均匀留量，避免一次掏空全部减重腔。对于高去除率结构，可在粗加工后释放夹具并进行中间时效或自然稳定，再重新找正。这样虽然增加一道工序，却能显著降低精加工后底面翘曲和腔口扭曲的风险。

三、装夹应让功能基准尽量一次形成

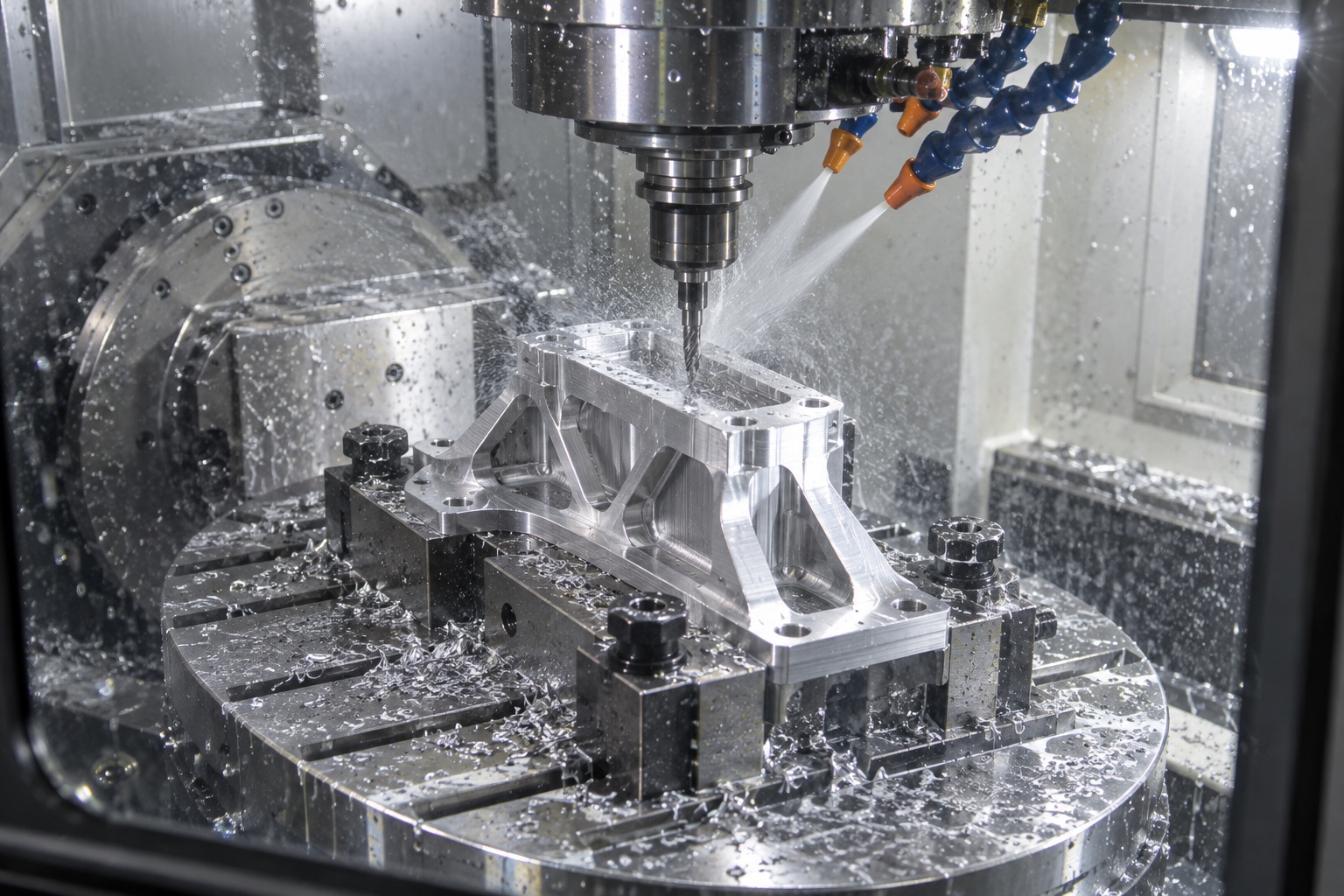

多次翻面会累积找正误差。条件允许时，可利用五轴设备在一次主装夹中完成矩形腔口、接口端面、定位孔和大部分侧面特征。底面可先建立稳定基准，再通过工艺孔或专用托盘完成后续定位。夹紧点应落在刚性区域，压紧力必须可重复，并避免直接压在薄壁和悬臂筋板上。

四、深腔与薄壁要采用低切削力策略

矩形腔口和减重腔的加工既要保证排屑，又要避免刀具侧向力推动薄壁。粗加工可采用高效动态铣削，精加工则使用锋利刀具、小径向吃刀和稳定的刀柄伸出。筋板两侧应交替去料，必要时保留临时支撑，待主体尺寸稳定后再去除。腔口圆角不能简单依赖过长小刀，应根据可达性安排清根与精修。

五、阳极氧化补偿要在加工前确定

航空铝支架常采用阳极氧化或化学转化膜。膜层会影响腔口、定位孔和配合面的最终尺寸，遮蔽区域还可能形成边界台阶。工艺评审时需要明确膜厚、颜色、导电要求及不可处理区域，并决定关键孔是处理前完成还是处理后精修。螺纹孔、密封面和接地面也应在图纸和工艺卡中清楚标识。

六、检测应重建装配坐标系

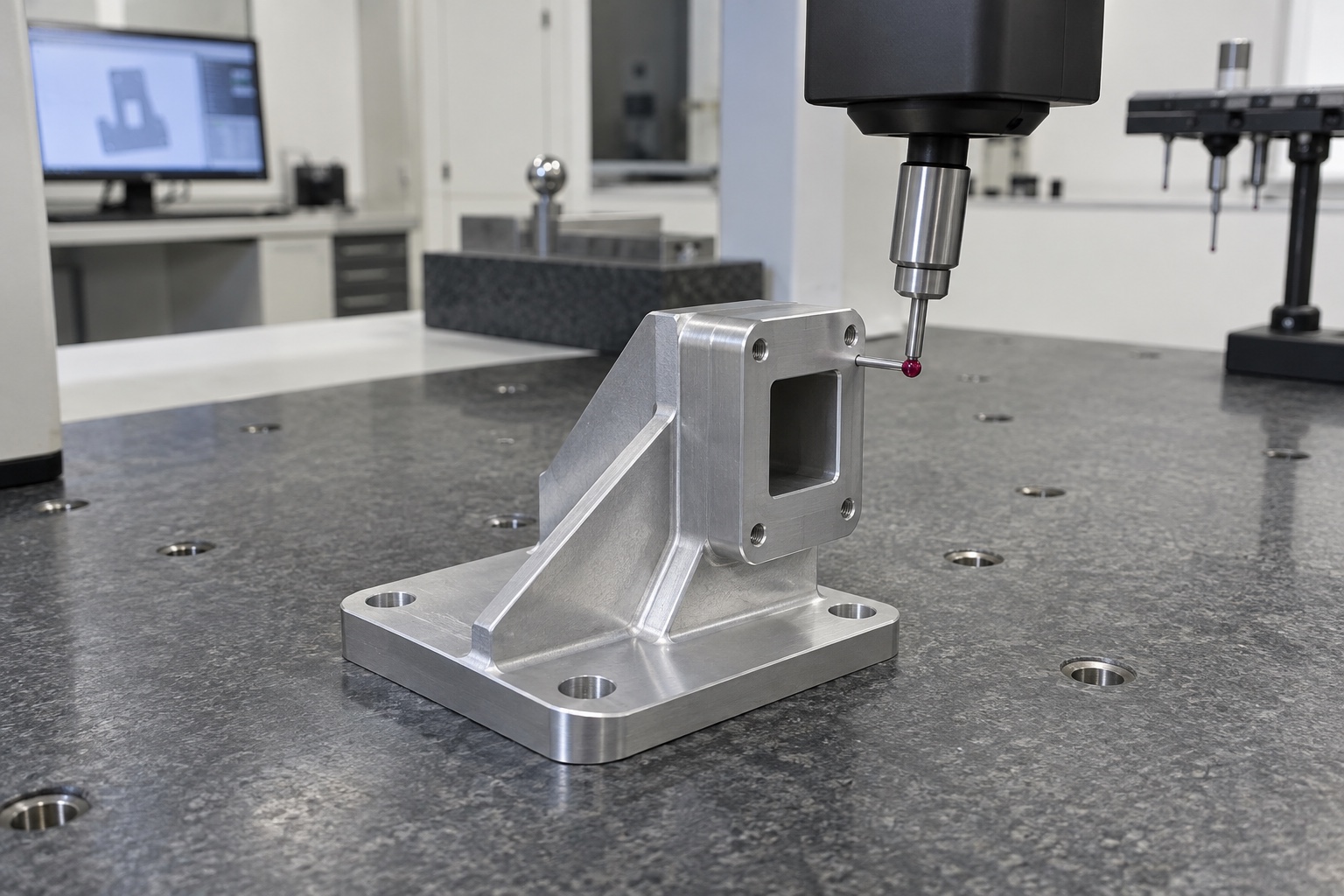

只测腔口宽高并不能证明支架可装配。三坐标检测应按照设计基准建立坐标系，评价底面平面度、定位孔位置、腔口轮廓度与端面垂直度。对于薄壁结构，测量夹紧方式要接近自由状态，避免检测工装把变形强行压平。表面处理后还应复测关键尺寸，并记录同批次零件的趋势。

七、小批量航空件更需要过程追溯

研发阶段设计可能持续调整，因此程序版本、毛坯批次、刀具、夹具、补偿值和检验报告都应与零件批次关联。首件建议提供全尺寸报告，对腔口和安装基准保留原始测量数据。后续批量可根据过程能力设置抽检比例，但关键接口仍应保持稳定的测量方法。

机载雷达波导支架的精度并不来自最后一次精铣，而来自材料、基准、装夹、去应力、表面处理和检测的连续控制。把矩形腔口与安装坐标系同时纳入工艺设计，才能在轻量化结构上获得可靠的装配精度和长期稳定性。
