新能源汽车电驱系统转速高、空间紧凑，旋变传感器端盖既要给旋转变压器或编码元件提供稳定安装基准，又常承担轴承定位、线束接口和壳体密封功能。一个端盖上可能同时出现多级同轴孔、薄壁法兰、O形圈槽、连接器凸台和密集螺栓孔。若孔系同轴度不足，会增加转子偏心和信号波动；若密封端面翘曲或槽尺寸不稳定，又会带来渗漏风险。因此，加工方案必须把旋转中心与密封基准放在同一条工艺链上。

从装配关系确定统一基准

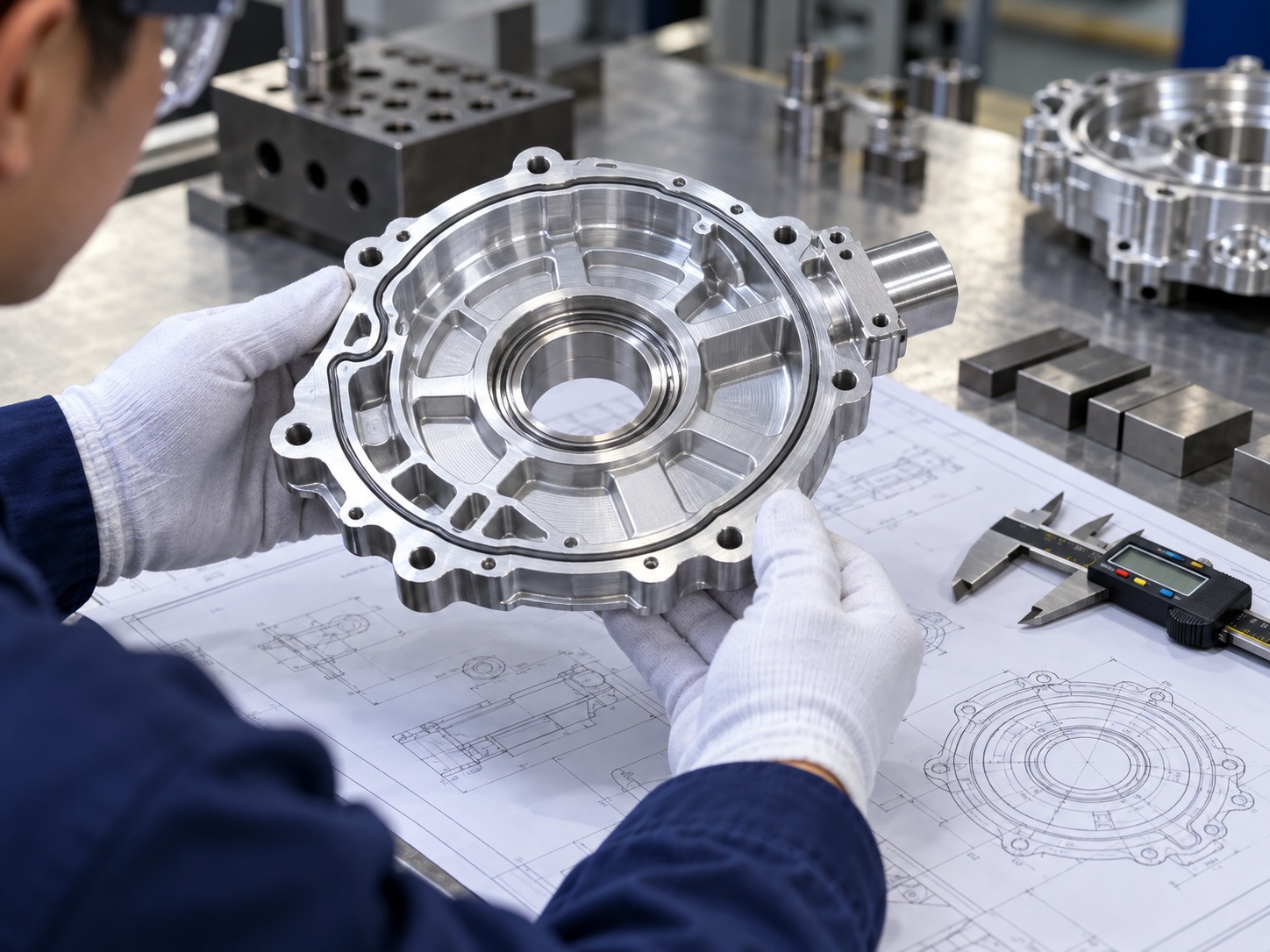

评审图纸时，先确认哪一级孔与电机轴线关联、哪一端面与壳体贴合，以及连接器的角向位置如何限制。通常以主轴承孔或定位止口轴线为第一基准，以密封贴合面为第二基准，再用定位孔或接口凸台确定角向。多级孔、旋变安装圆和密封槽应尽量相对同一轴线标注。若不同工序分别使用外圆、毛坯孔和螺栓孔定位，基准转换误差会逐级累积，即使每个孔径都合格，装配后的总跳动仍可能超差。

7075残余应力需要分阶段释放

7075铝合金强度较高，但厚板或模锻毛坯中可能存在残余应力。端盖减重腔多、壁厚变化大，单面快速去量会破坏原有应力平衡。建议粗加工时两侧交替去量，给孔和端面保留均匀余量；完成大部分材料去除后松夹并进行中间复测，必要时安排稳定化。半精加工建立可重复定位的止口和端面，最终精加工再统一完成关键孔系与密封面。这样可避免一边把孔做准，另一边铣腔后又把轴线拉偏。

同轴孔优先在一次装夹中精加工

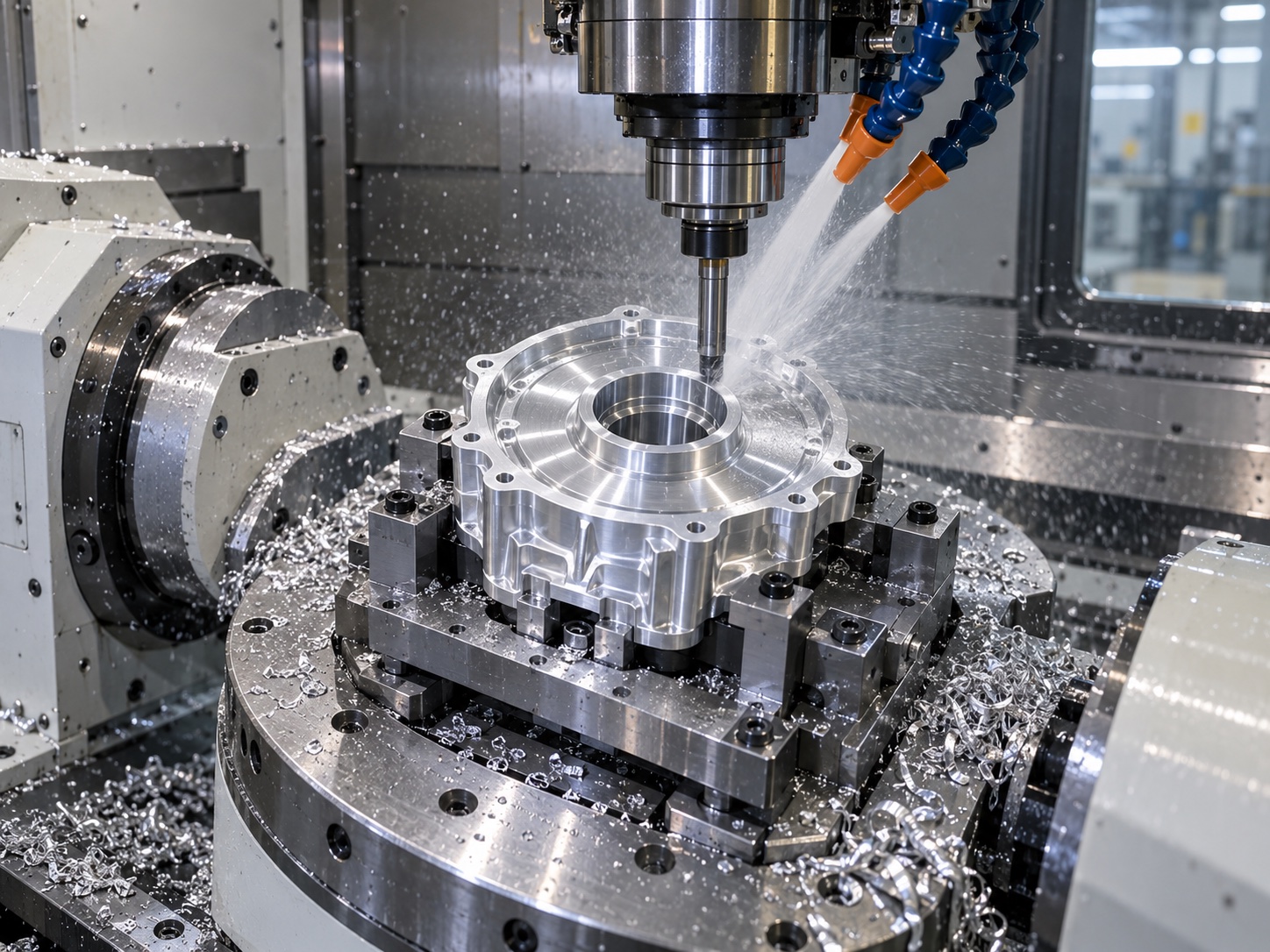

主轴承孔、旋变定位孔和内外止口的轴线关系，应尽量通过同一主轴方向的精镗或圆插完成。精加工前要确认刀柄跳动、机床热稳定和刀具磨损状态，避免用补偿值掩盖锥度。对深短结合的多级孔，可先留出清晰的退刀空间，再用刚性足够的镗刀从同一基准面进入。薄壁孔附近的夹紧点要均匀分布，夹紧力过大时孔径会在松夹后变化。首件应同时检查孔径、圆度、圆柱度和轴线偏差。

密封端面要与孔轴线一起控制

密封效果不仅取决于端面平面度，还与端面对旋转轴线的垂直度、端面跳动以及O形圈槽的宽深有关。精铣端面时应使用锋利刀具和稳定走刀，避免接刀台阶；密封槽底要控制刀纹方向和毛刺，转角处不得划伤密封圈。对于大直径薄法兰，可采用分区对称压紧并在松夹状态复测。表面处理前还要明确配合孔、密封面和槽底是否遮蔽，因为膜层厚度可能改变止口和密封压缩量。

检测要模拟真实装配状态

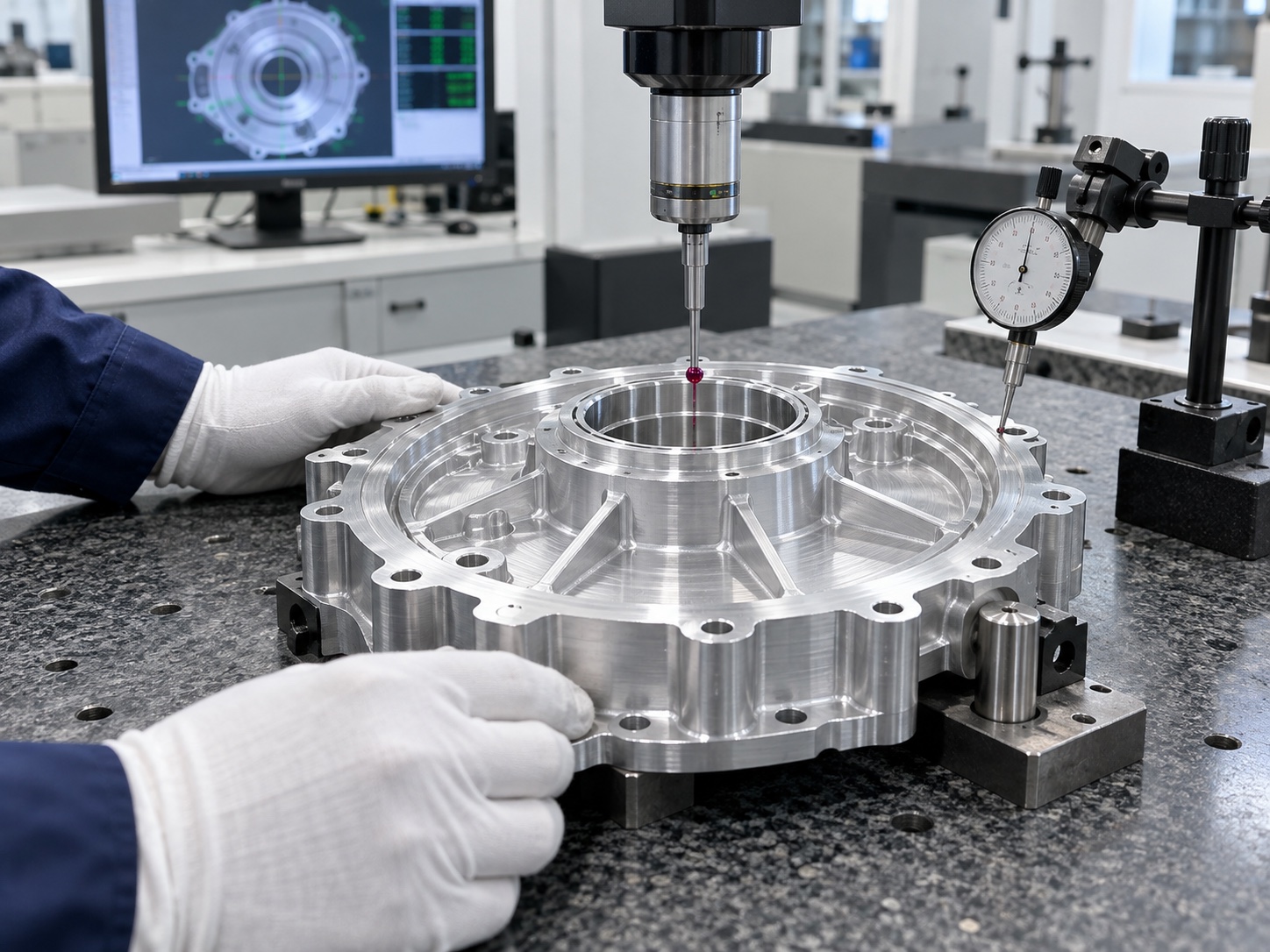

三坐标可先测主孔建立轴线，再评价其他孔、止口和螺栓圆的位置；端面则输出平面度和相对轴线的垂直度。端面跳动最好在模拟定位止口或专用心轴上复核，以接近实际装配状态。密封槽除测宽深外，还需抽查槽底连续性和局部毛刺。若图纸要求很严，应记录检测时的装夹方式和环境温度，避免测量状态与自由状态差异造成误判。

小批试制用数据闭环提高稳定性

研发阶段的首批零件不宜只给合格结论，应保留孔径、轴线偏差、端面平面度、跳动和槽尺寸的实际值，并与装配后的旋变信号、泄漏测试或异响结果对应。若偏差呈稳定方向，可从基准或刀补调整；若批内离散较大，则应检查夹紧、刀具寿命和机床热漂移。通过材料批次、加工程序、检测记录和装配反馈建立闭环，才能让电驱旋变传感器端盖从样件顺利转入稳定小批生产。
